BWD臥式擺線減速機簡介

B系列擺線針輪減速機是依照少齒差行星傳動原理，擺線針齒嚙合實現減速的一種機械。該機分臥式、立式、雙軸型和直聯型等裝配方式。

1、減速比大，效率高。一級傳動減速比為9~87，雙級傳動減速比為 121~5133，多級組合可達數萬，且針齒嚙合系套式滾動摩擦， 嚙合表面無相對滑動，故一級減速效率達94%。
2、運轉平穩，噪音低。在運轉中同時接觸的齒對數多，重合度大，運轉平穩，過載能力強，振動和噪音低，各種規格的機型噪音小。
3、使用可靠，壽命長。因主要零件是采用高碳合金鋼淬火處理 (HRC58-62)，再精磨而成，且擺線齒與針齒套嚙合傳遞至針齒形成滾動磨擦付，磨擦系數小，使嚙合區無相對滑動，磨損 極小，所以經久耐用。
4、結構緊湊，體積小。與同功率的其它減速機相比，重量體積 小1/3以上，由于是行星傳動，輸入軸和輸出軸在同一軸線上， 以獲得盡可能小的尺寸。

應用范圍

廣泛運用于石油化工、冶金、礦山、建筑、化工、紡織、起重運輸、輕工業、食品等行業領域。

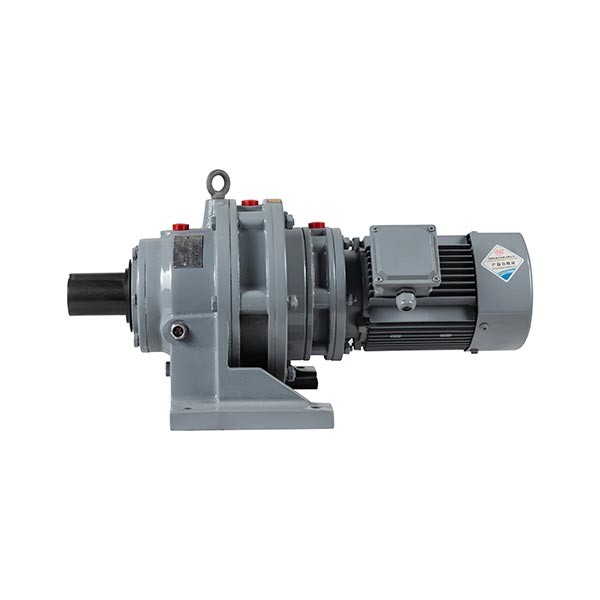

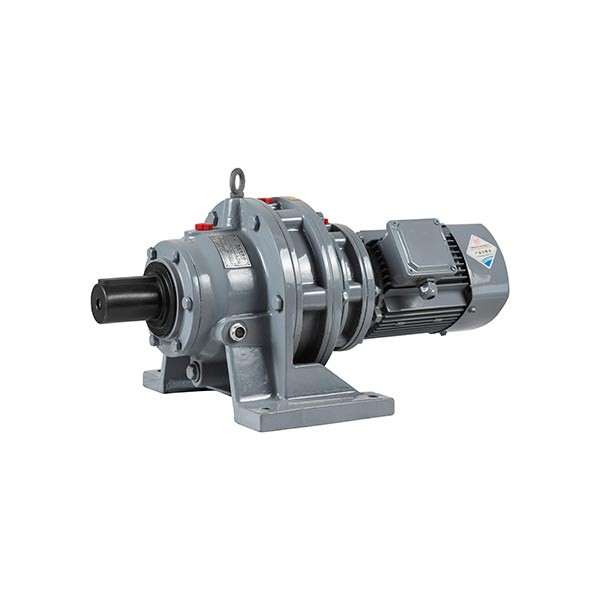

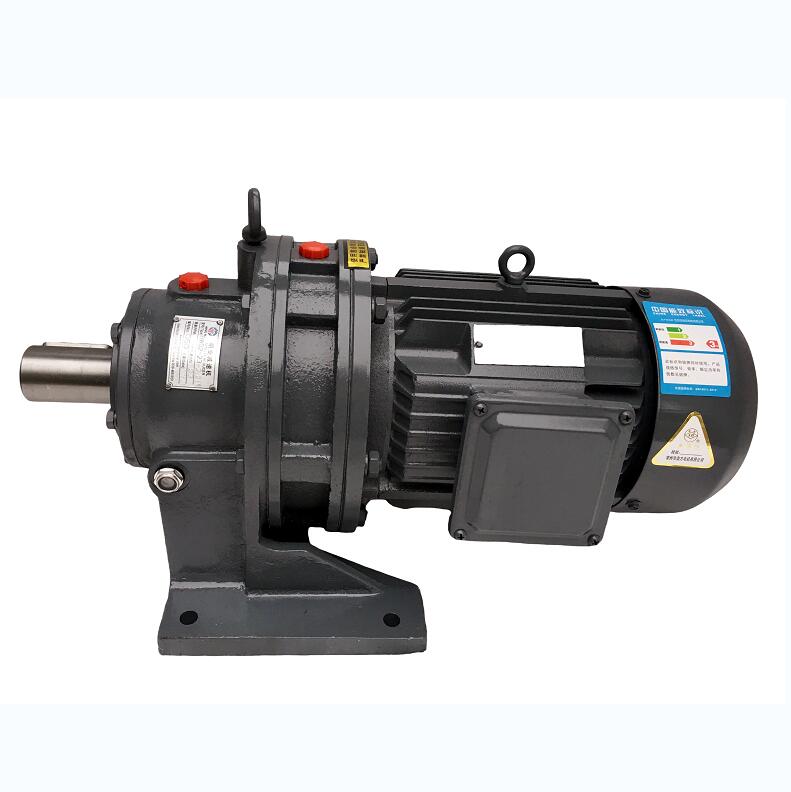

BWD臥式擺線減速機

型號：0.37kw、0.55kw、0.75kw、1.1kw、1.5kw、2.2kw、3kw......（詳情咨詢）
功率：380v（三相），220v（單相），防曝電機，防靜電、變頻等
調速方式：調速、不可調速電機
轉速方式:固定式，轉速根據客戶攪拌目的進行選擇
顏色：根據客戶需求任選
重量：根據選定或定制機型
包裝：木箱

產品優勢

高速比: 一級傳動大速比為87；二級傳動大速比為7569， 根據需要可采用更多級傳動

結構緊湊體積小: 輸入軸與輸出軸在同一軸心上，結構緊湊，體積小。

拆裝方便，容易維修: 結構設計合理，拆裝簡單，便于維修。

運轉平穩噪聲低: 擺線針齒嚙合齒數較多，重疊系數大以及具有機件平穩的機理，使振動和噪聲控制在很小程度。

使用可靠、壽命長 主要傳動嚙合件采用軸承鋼制造，機械性能好，圓滑的滾動摩擦，更經久耐用壽命長。

過載能力強、耐沖擊、慣性力矩小 嚙合齒數是常規漸開線齒輪的3倍以上，抗過載能力強，采用獨特的圓弧齒形，不會發生斷齒現象。

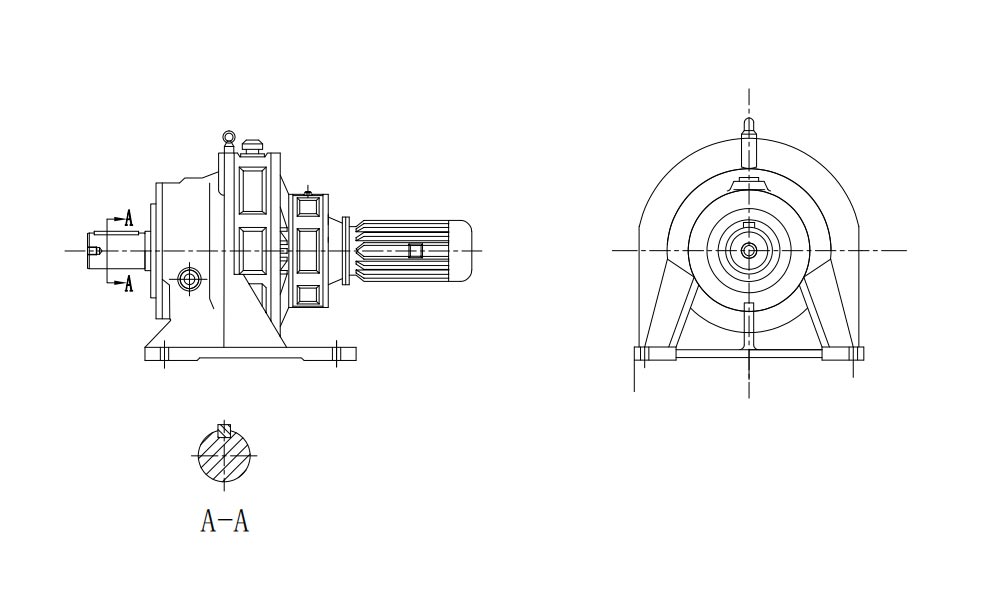

結構

型號及參數

機型號和傳動比

注：1. 按結構形式分為：臥式、立式；按驅動器聯接方式分為：雙軸型、電機接盤型、電機直聯型。
2. 凡一級機型具有的傳動比，二級、三級機型均可任意組合。

型號對照表

注：不同標準相應機型號，性能指標基本相同，外形、安裝和聯接尺寸略有不同。用戶盡量先用JB/T2982-94A、B標準。

型號表示方法
