鋰離子電池?cái)嚢韫に嚭喪?/h5>
2022年10月26日 |
閱讀次數(shù)：2825鋰離子電池?cái)嚢韫に嚭喪?/strong>
一、攪拌的目的
▉ 對活性物質(zhì)和導(dǎo)電劑的團(tuán)聚體進(jìn)行分散。
▉持續(xù)粉碎活性物質(zhì)和導(dǎo)電劑的二次顆粒，從而使攪拌物質(zhì)尺寸更加細(xì)化。
▉通過攪拌使得活性物質(zhì)、導(dǎo)電劑以及粘結(jié)劑之間的排列方式更加合理。
▉ 保持漿料成分的穩(wěn)定性，使漿料處于理想懸浮結(jié)構(gòu)，有效防止因聚團(tuán)或沉降而導(dǎo)致漿料成分偏析。
二、攪拌原理
通過攪拌葉、公轉(zhuǎn)框相互轉(zhuǎn)動，在機(jī)械攪拌的作用下產(chǎn)生與維持懸浮液，增強(qiáng)液固之間的質(zhì)量傳遞。

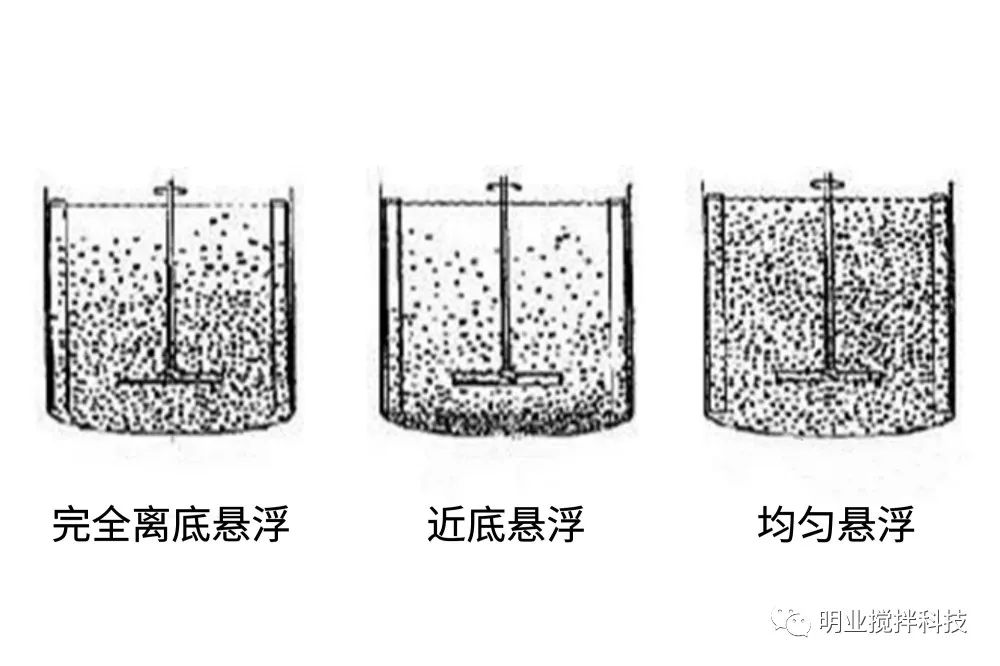

固液攪拌通常分為以下幾個(gè)部分：（1）固體顆粒的懸??；（2）沉降顆粒的再懸??；（3）懸浮顆粒滲入液體；（4）利用顆粒之間以及顆粒與槳之間的作用力使顆粒團(tuán)聚體分散或者控制顆粒大?。唬?）液固之間的質(zhì)量傳遞。
三、攪拌工藝過程控制

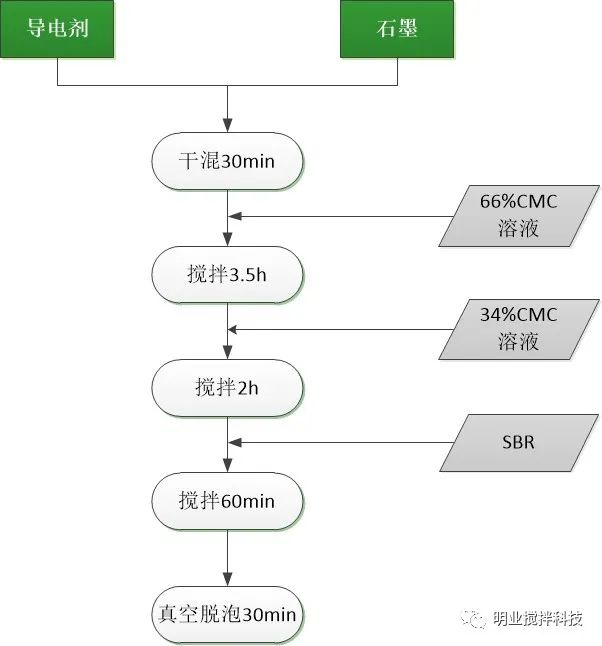

干混
使粉體充分混合，固體之間的混合比在液體下固體間的混合更加容易。同時(shí)防止CMC聚團(tuán)，縮減CMC的溶解時(shí)間。
捏合
高固含量下漿料比較硬，通過攪拌對漿料進(jìn)行摩擦剪切，同時(shí)因?yàn)閿嚢铇事榛ńY(jié)構(gòu)，運(yùn)作時(shí)會對漿料產(chǎn)生向下的擠壓作用。其一可以對大顆粒產(chǎn)生破碎作用，同時(shí)也使得CMC包覆在石墨表面。由于CMC帶正電，其在石墨表面包覆后會形成雙電層結(jié)構(gòu)，石墨之間因靜電排斥，可防止顆粒間相互聚團(tuán)。生產(chǎn)采用60~63%固含量攪拌，考慮到設(shè)備的損耗問題，如采用200L和650L的攪拌罐，高固含量下，電機(jī)功率無法承受，因此采用低粘度攪拌。低粘度下不利于CMC的包覆，因此需延長攪拌時(shí)間。
加CMC
CMC分子鏈基團(tuán)與水分子存在氫鍵效應(yīng)，懸浮在溶液中會形成龐大的空間位阻，以防止?jié){料沉降。
攪拌分散時(shí)間
使CMC充分溶解。生產(chǎn)中采用2h攪拌可利用漿料剪切變稀的原理降低漿料粘度，從而使?jié){料可以維持較高固含量。

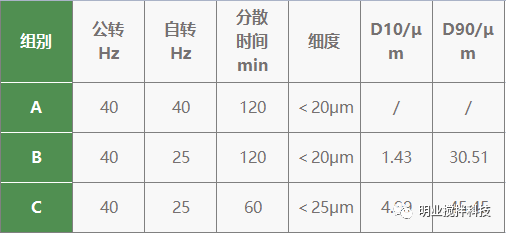

轉(zhuǎn)速/時(shí)間對SP導(dǎo)電劑分散的影響

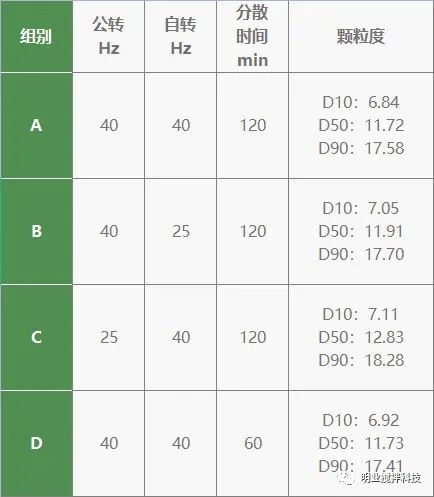

轉(zhuǎn)速/時(shí)間對石墨分散的影響

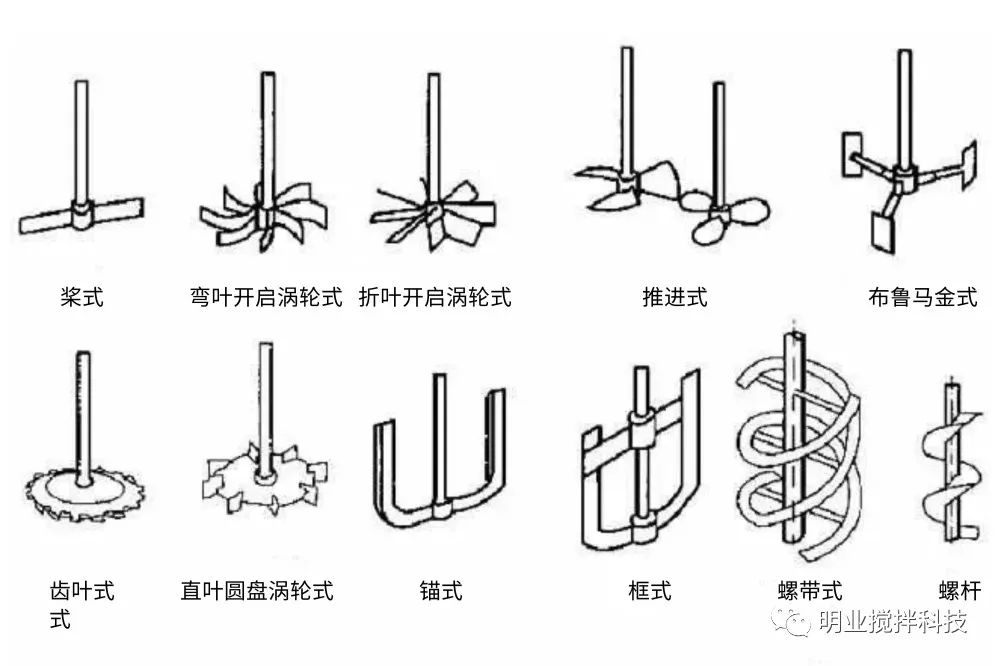

四、常用的攪拌器

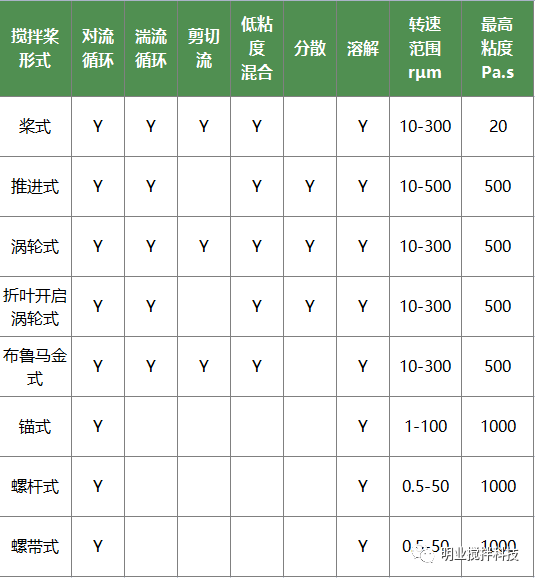

不同形式攪拌器對漿料過程參數(shù)的影響：
關(guān)聯(lián)產(chǎn)品
2022年10月26日 |閱讀次數(shù)：2825鋰離子電池?cái)嚢韫に嚭喪?/strong>
一、攪拌的目的
▉ 對活性物質(zhì)和導(dǎo)電劑的團(tuán)聚體進(jìn)行分散。
▉持續(xù)粉碎活性物質(zhì)和導(dǎo)電劑的二次顆粒，從而使攪拌物質(zhì)尺寸更加細(xì)化。
▉通過攪拌使得活性物質(zhì)、導(dǎo)電劑以及粘結(jié)劑之間的排列方式更加合理。
▉ 保持漿料成分的穩(wěn)定性，使漿料處于理想懸浮結(jié)構(gòu)，有效防止因聚團(tuán)或沉降而導(dǎo)致漿料成分偏析。
二、攪拌原理
通過攪拌葉、公轉(zhuǎn)框相互轉(zhuǎn)動，在機(jī)械攪拌的作用下產(chǎn)生與維持懸浮液，增強(qiáng)液固之間的質(zhì)量傳遞。
固液攪拌通常分為以下幾個(gè)部分：（1）固體顆粒的懸??；（2）沉降顆粒的再懸??；（3）懸浮顆粒滲入液體；（4）利用顆粒之間以及顆粒與槳之間的作用力使顆粒團(tuán)聚體分散或者控制顆粒大?。唬?）液固之間的質(zhì)量傳遞。
三、攪拌工藝過程控制
干混
使粉體充分混合，固體之間的混合比在液體下固體間的混合更加容易。同時(shí)防止CMC聚團(tuán)，縮減CMC的溶解時(shí)間。
捏合
高固含量下漿料比較硬，通過攪拌對漿料進(jìn)行摩擦剪切，同時(shí)因?yàn)閿嚢铇事榛ńY(jié)構(gòu)，運(yùn)作時(shí)會對漿料產(chǎn)生向下的擠壓作用。其一可以對大顆粒產(chǎn)生破碎作用，同時(shí)也使得CMC包覆在石墨表面。由于CMC帶正電，其在石墨表面包覆后會形成雙電層結(jié)構(gòu)，石墨之間因靜電排斥，可防止顆粒間相互聚團(tuán)。生產(chǎn)采用60~63%固含量攪拌，考慮到設(shè)備的損耗問題，如采用200L和650L的攪拌罐，高固含量下，電機(jī)功率無法承受，因此采用低粘度攪拌。低粘度下不利于CMC的包覆，因此需延長攪拌時(shí)間。
加CMC
CMC分子鏈基團(tuán)與水分子存在氫鍵效應(yīng)，懸浮在溶液中會形成龐大的空間位阻，以防止?jié){料沉降。
攪拌分散時(shí)間
使CMC充分溶解。生產(chǎn)中采用2h攪拌可利用漿料剪切變稀的原理降低漿料粘度，從而使?jié){料可以維持較高固含量。
轉(zhuǎn)速/時(shí)間對SP導(dǎo)電劑分散的影響
轉(zhuǎn)速/時(shí)間對石墨分散的影響
四、常用的攪拌器
不同形式攪拌器對漿料過程參數(shù)的影響：
